Pipe와 Flange(플렌지) 규격자료

Pipe와 Flange 규격에 대한 자료입니다.

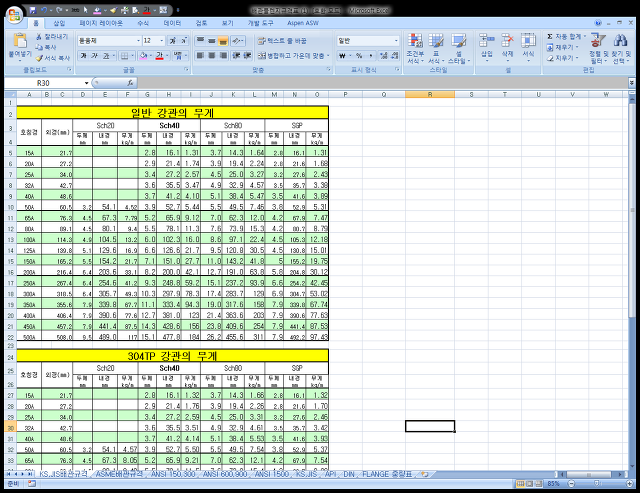

1. KS, JIS 배관규격

2. ASME 배관규격

3. ANSI 150＃,300＃ FLANGE 규격

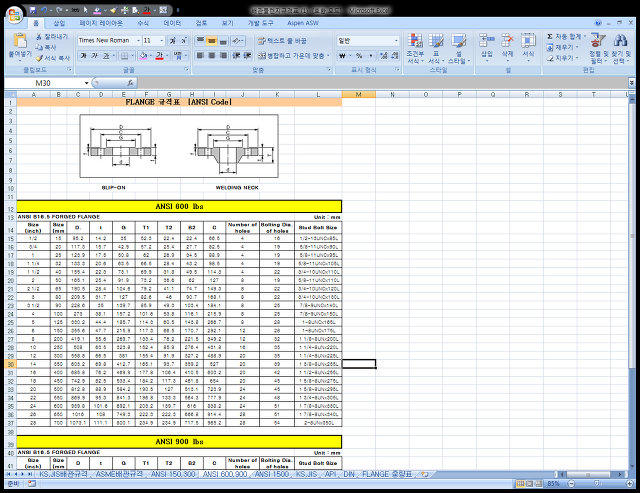

4. ANSI 600＃,900＃ FLANGE 규격

5. 1500＃ FLANGE 규격

6. KS,JIS FLANGE 규격

7. API 규격

8. DIN 규격

9. FLANGE 중량표(150＃,300＃,600＃,900＃)

규격에 대한 기초는 아래와 같습니다.

Slip On Flange - 슬립온 타입 플랜지

FF - Flat face 타입의 플랜지 면

DN 15 - 구경이 15mm

CS - Carbon Steel 재질이 카본스틸

JIS 5K - CODE가 JIS

SUS - 재질이 SUS 316

SCH - 스캐쥴 / 배관의 두께를 말합니다.

LR - Long Radius 반경이 구경의 1.5배

SR - Short Radius 반경이 구경의 1.0배

배관플렌지규격표.xls
